FURUNO DFF3D
Black Box Ecoscandaglio Multi-Beam 800 W 165 kHz

SCHERMATE PERSONALIZZATE
E' possibile visualizzare l'immagine dell'ecoscandaglio multibeam in videate personalizzabili attraverso il collegamento di DFF-3D ai display multifunzione della serie NavNet TZT/TZT2. Lo schermo è divisibile fino a tre porzioni nelle quali possono essere visualizzate in contemporanea le modalità: Cross Section, Triplo Beam e 3D Mode. La scelta è molto flessibile e può variare da utente a utente.

TECNOLOGIA MULTIBEAM

DFF-3D è dotato della tecnolgia MULTIBEAM. All'interno della sonda sono presenti 41 elementi in grado di coprire una superficie di 120° da dritta a sinistra dell'imbarcazione. Questo consente raggiungere target che difficilmente potrebbero essere rilevati con una tecnologia monotono, scandagliando una superficie d'acqua molto superiore rispetto a quella degli ecoscandagli tradizionali.

CROSS SECTION E TRIPLO BEAM

La modalià Cross Section consente la visualizzazione in tempo reale di ciò che accade su tutta la colonna d'acqua, mentre quella triplo beam identifica i tre fasci (destra, sinistra e centro barca) rendendo possibile il posizionamento preciso di un target in tempo reale o nello storico[Esempio della modalità Triple Beam]MODALITÀ 3D E SIDE SCAN

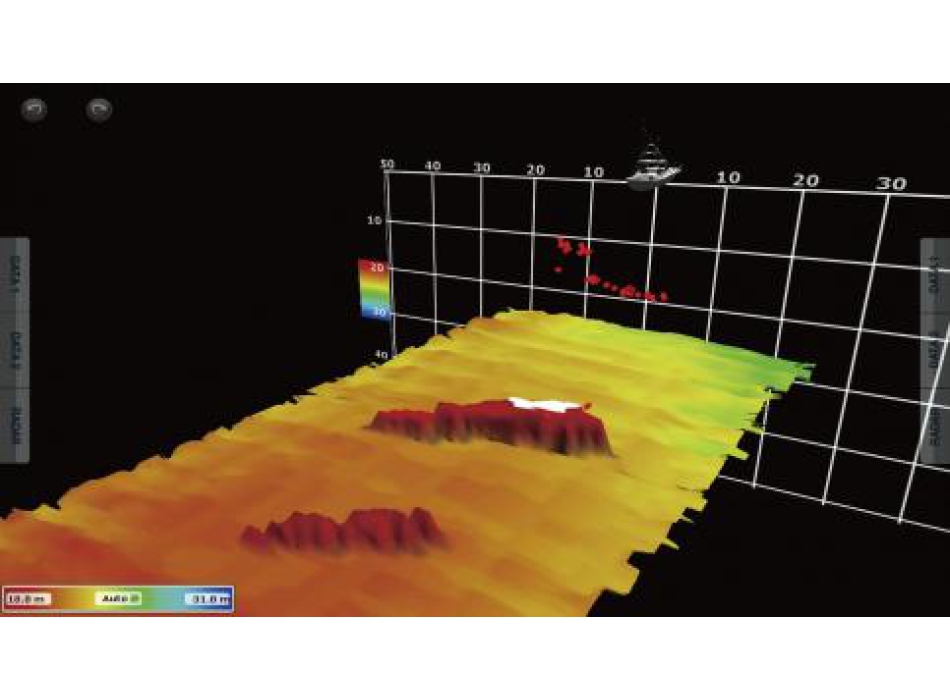

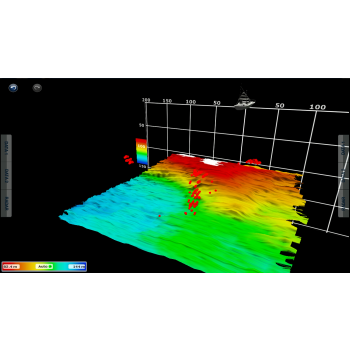

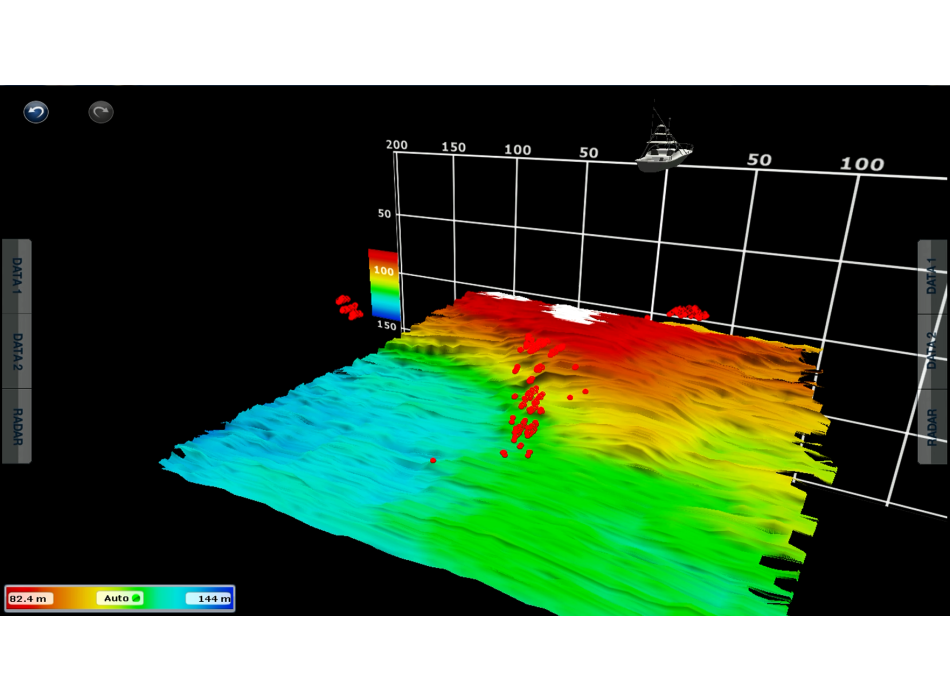

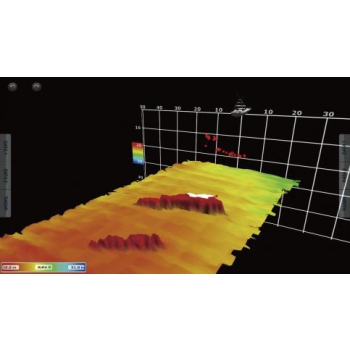

La modalità 3D è una elaborazione in tre dimensioni della struttura del fondo e dei target presenti rilevati dal fascio del trasduttore. Il fondale e singoli pesci vengono indicato con differenti colorazioni in base a profondità raggiunta, potenza dell'eco e altri paramentri preimpostati dall'utente. La modalità Side Scan invece è la proiezione bidimensionale dell'immagine dell'ecoscandaglio utile per valutare piccole variazioni di profondità.[Esempio della modalità 3D History/Side Scan]LAYOUT FLESSIBILE

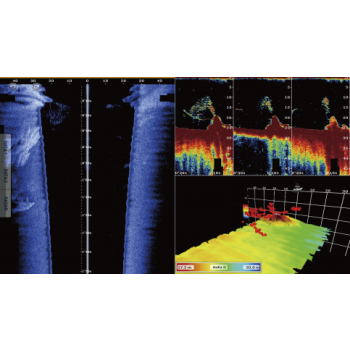

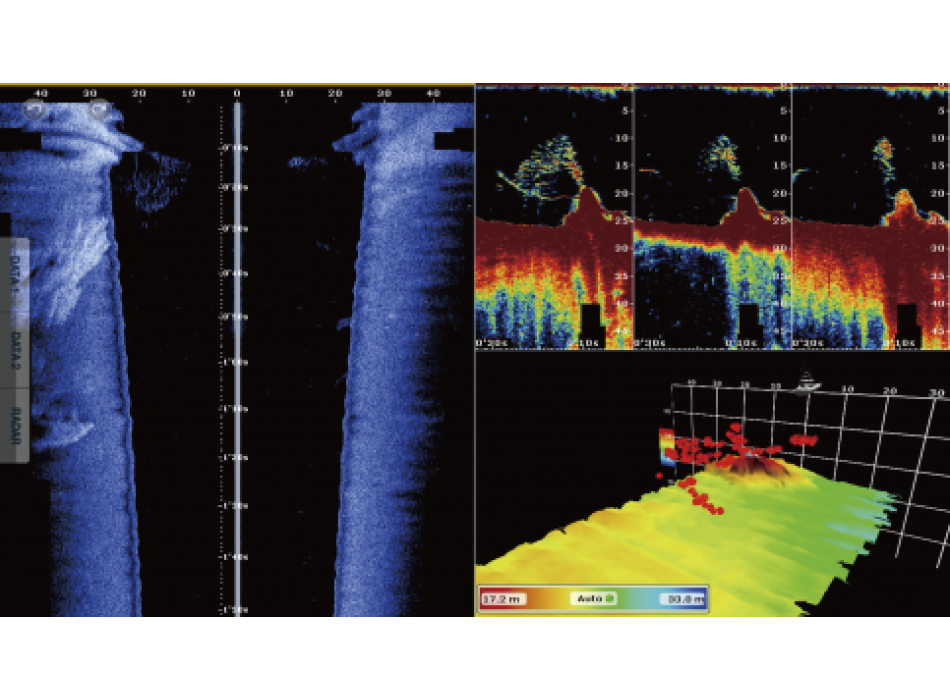

Con unita del display del TZT/TZT2, uno, due o tre finestre sono disponibile. La scelta della modalità per ogni finestra è molto flessibile come i esempi seguenti. Nel esempio 1 le modalite Triple Beam, Cross Section e 3D History sono scelte. Nel esempio 2 le modalite Side Scan, Triple Beam e 3D History sono scelte. Invece nel esempio 3 Chart, Triple Beam e 3D History sono scelte. Nellultimo esempio 4 le modalite Ecoscandagio da un'altro DFF e Triple Beam dal DFF-3D sono scelte.






TRASDUTTORE

DFF-3D viene fornito con due tipolgie di trasduttore: passante scafo in bronzo con fairing block (scarpetta idrodinamica), oppure per montaggio da specchio di poppa. In entrambe le versioni la sonda è corredata di sensori di movimento e temperatura[Il trasudottore con fairing block
]
CARATTERISTICHE

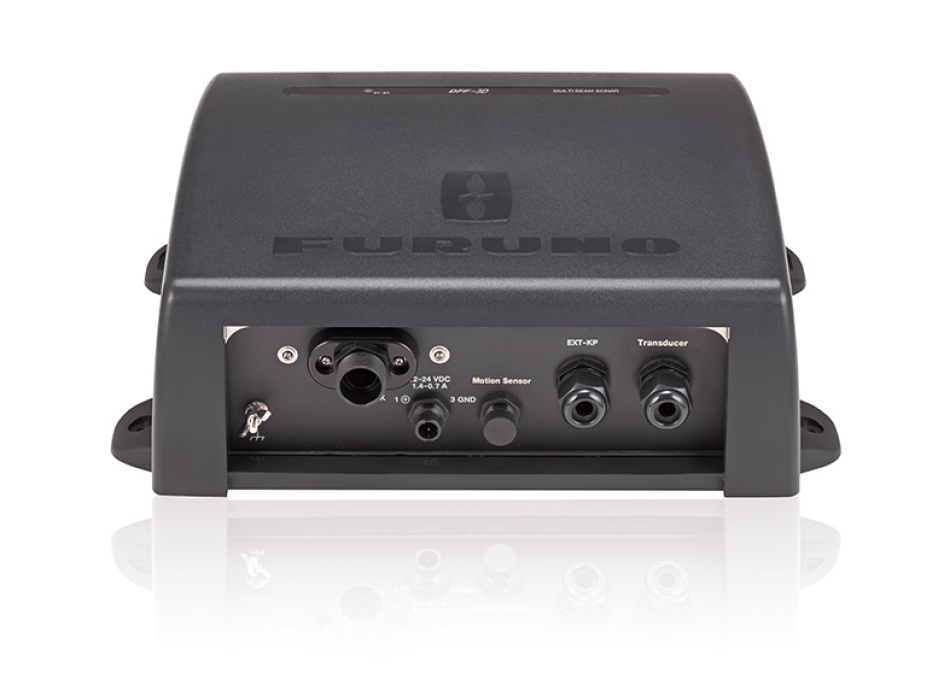

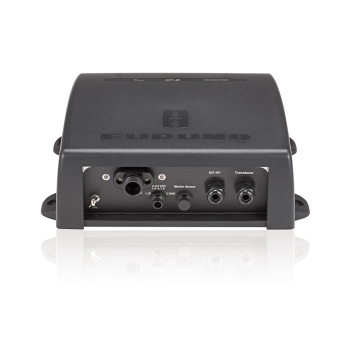

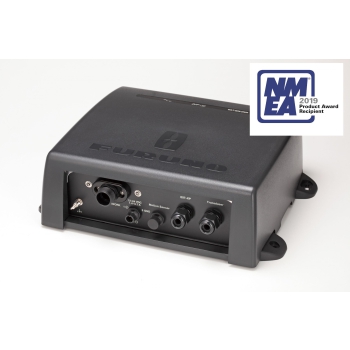

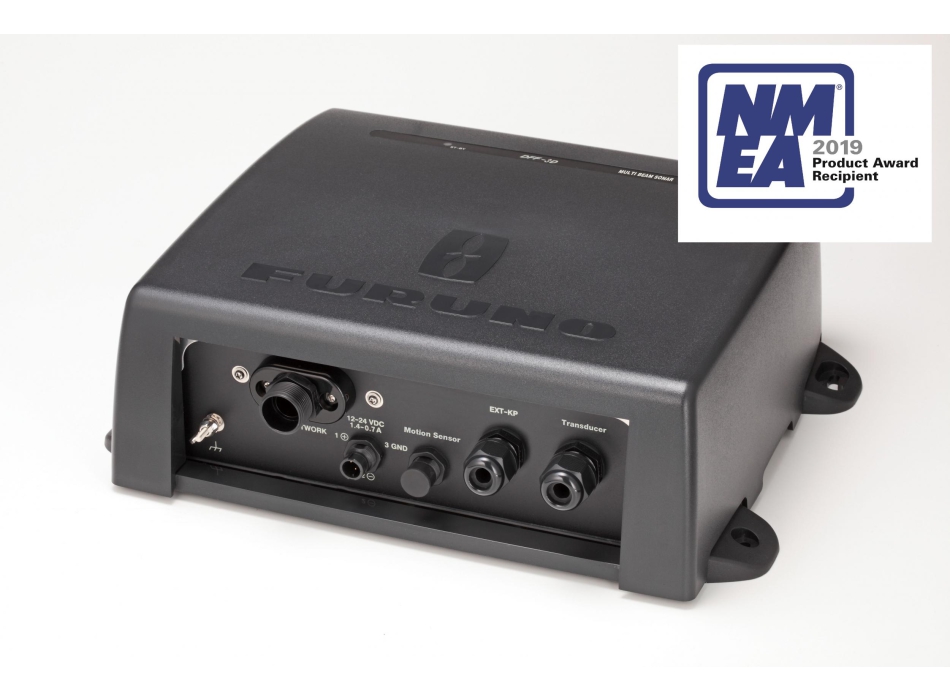

Modulo ecoscandaglio multibeam Black Box compatibile con Navnet serie TZT e TZT2. E' dotato di un trasduttore con un fascio di apertura di 120 gradi con frequenza operativa di 165 kHz e potenza 800 W. La massima profondità garantita è 200 metri. Sono disponibili quattro modalità operative: Cross Section per la visualizzazione immediata su tutta l'ampiezza del cono, Triple Beam per una schermata divisa in tre sezioni da 40 gradi ciascuna indicanti dritta, sinistra e centro barca; 3D History per la visione in tre dimensioni della struttura del fondo e dei target presenti, e infine la visione laterale detta anche Side Scan. Il trasduttore contiere al suo interno un sensore di movimento checompensare il rollio dell'imbarcazione per ottere un'immagine nitida in qualsiasi condizione atmosferica

CONTENUTO

1 x Processore DFF-3D
1 x Cavo alimentazione 3.5 m
1 x Cavo LAN 5 m
1 x Installation Materials

CARATTERISTICHE TECNICHE

Alimentazione : 12/24 V
Ethernet : 1
Frequenza : 165 kHz
Potenza : 800 W
Sigillatura : 55 IP
DFF3D FURUNO
DFF3D FURUNO_2
