Ethernet
Fibra
4 porte SFP
Standard della serie IEEE 802.3
802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
ETH
24 porte ETH gestite multistrato, 10/100/1000 Mbps, supporta il crossover automatico MDI/MDIX
PROTOCOLLI INDUSTRIALI
Profinet
Conformità Profinet Classe B (disponibile con codice d'ordine opzionale)
Servizi
EtherNet/IP
SÌ
SNMP V2, V3
SÌ
LLDP
SÌ
Gestione della rete
Classe di servizio 802.1p, controllo di accesso alla rete basato su porta 802.1x, VLAN 802.1Q
Rete
Instradamento
Routing dinamico (BGP, OSPF v2, RIP v1/v2, EIGRP)
MRP
Ruolo del cliente MRP, ruolo del gestore MRP
Caratteristiche L2
Protezione loop, tabella di inoltro, VLAN, STP/RSTP
DHCP
Server DHCP, client DHCP, lease statici DHCP in grado di utilizzare MAC con caratteri jolly
Impostazioni della porta
Abilita/disabilita, controllo della velocità di collegamento, isolamento delle porte, gestione PoE, gestione EEE (802.3az), mirroring delle porte
Caratteristiche L3
Routing IPv4 statico, routing IPv6 statico, client DHCPv6, indirizzo IPv6 statico
Qualità del servizio
Qualità del servizio
Priorità della porta, priorità DSCP, priorità 802.1p, TOS
Metodo di pianificazione
SP/WFQ/WRR
Controllo della larghezza di banda
Limitazione della velocità, controllo delle tempeste
Traffic Shaper
Modellazione basata sulle porte
Diagnostica
Utensili
Diagnostica del cavo, ping, traceroute, nslookup
Ping riavvio
Possibilità di riavviare PoE in una porta specifica
Sicurezza
Autenticazione
PAM — chiave precondivisa, Radius e TACACS+, blocco IP e tentativi di accesso
VLAN
Separazione della VLAN della porta
802.1x
Client e server di controllo dell'accesso alla rete basati su porta
Supporto per il filtraggio MAC
Consenti a specifici indirizzi MAC di connettersi tramite porte specificate, ignora le porte non autorizzate o disabilita la porta se viene rilevato un indirizzo MAC non autorizzato
API
Supporto Web API (beta) di Teltonika Networks
Espandi le possibilità del tuo dispositivo utilizzando un set di endpoint API configurabili per recuperare o modificare i dati.
Caratteristiche del sistema
processore
Realtek, singolo core, 500 MHz, MIPS-4KEc
Memoria RAM
128 MB, DDR3
Memoria FLASH
Flash seriale da 16 MB
Firmware / Configurazione
INTERFACCIA UTENTE WEB
Aggiorna FW dal file, controlla FW sul server, profili di configurazione, backup della configurazione
FOTA
Aggiorna FW
RMS
Aggiorna FW/configurazione per più dispositivi contemporaneamente
Mantieni le impostazioni
Aggiorna il FW senza perdere la configurazione corrente
Ripristino delle impostazioni di fabbrica
Un ripristino completo delle impostazioni di fabbrica ripristina tutte le impostazioni di sistema, inclusi l'indirizzo IP, il PIN e i dati utente alla configurazione predefinita del produttore
PERSONALIZZAZIONE DEL FIRMWARE
Sistema operativo
TSWOS (sistema operativo Linux basato su OpenWrt)
Lingue supportate
Shell Busybox, Lua, C, C++
Strumenti di sviluppo
Pacchetto SDK con ambiente di compilazione fornito
Gestore dei pacchetti
Package Manager è un servizio utilizzato per installare software aggiuntivo sul dispositivo
Specifiche delle prestazioni
Larghezza di banda (non bloccante)
56 Gbps
Tariffa di inoltro
83,33 Mpps
Buffer dei pacchetti
512 KB
Dimensione della tabella degli indirizzi MAC
8K voci
Supporto per telaio Jumbo
10000 byte
POE OUT
Porte PoE+
Porte 1-24
Standard PoE
IEEE 802.3af (PoE, Tipo 1) e IEEE 802.3at (PoE+, Tipo 2), Alternativa A
Potenza massima PoE per porta (a PSE)
30 W
Budget di potenza PoE totale (a PSE)
300 W
Energia
Connettore
Connettore C14
Intervallo di tensione in ingresso
100-240 V CA, 50/60 Hz
Consumo energetico
Inattivo: 9 W / Max: 330 W / PoE Max: 300

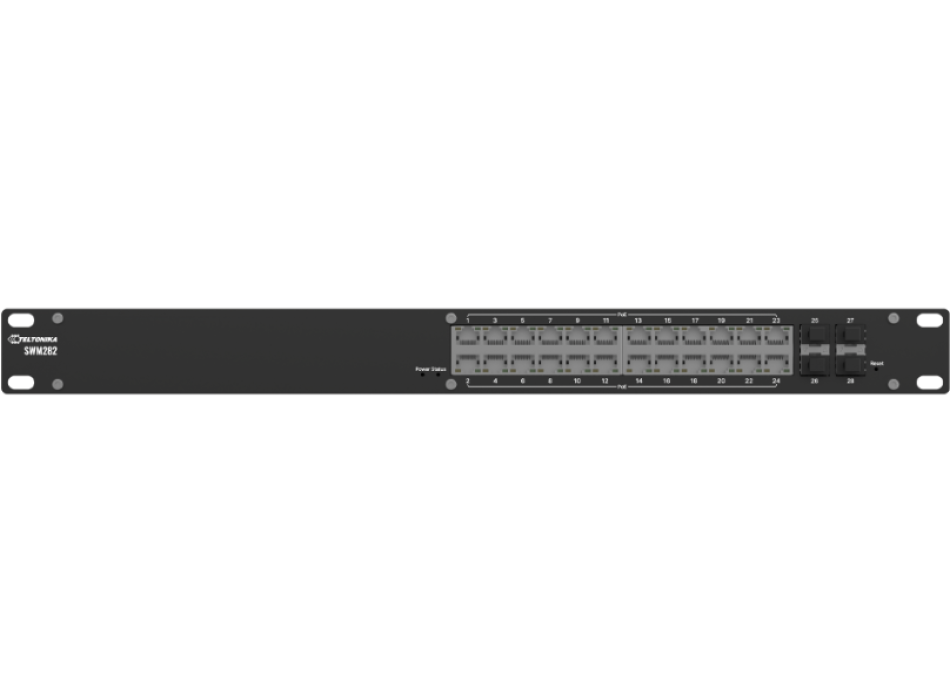

Interfacce fisiche
Ethernet
24 porte RJ45, 10/100/1000 Mbps
Fibra
4 porte SFP
LED di stato
1 x LED di alimentazione, 48 x LED di stato ETH, 1 x LED di stato, 4 x LED di stato SFP
Energia
1 connettore C14
Reset
Pulsante di ripristino del software
Altro
1 x Vite di messa a terra
Specifiche fisiche
Materiale dell'involucro
Alloggiamento e pannelli in alluminio anodizzato
Dimensioni (L x A x P)
483 x 44 x 234 mm
Peso
2291 grammi
Opzioni di montaggio
Kit di montaggio su rack
Ambiente operativo
Temperatura di esercizio
da 0 °C a 50 °C
Umidità di esercizio
dal 10% al 90% senza condensa
Grado di protezione dall'ingresso
IP30
Omologazioni normative e di tipo
Normativa
CE, UKCA, CB, RCM, FCC, IC
