PAINESTORE PROMO REFITTING! SCOPRI SUBITO
-20%
  • Raymarine
  • Codice : E70498
€ 2.433,90 € 1.945,00
iva inclusa
Spese di spedizione gratuite
quantità
D Posso interfacciare e quindi utilizzare il radar, interfacciandolo con.display axiom esclusivamente in.WI.FI?
R 06-04-2021 Buonasera, esattamente, basta portare solo il cavo di alimentazione all'antenna Radar e impostare nell'Axiom la psw WiFi dell'antenna. Cordiali saluti. Luigi Bianchi
D Buongiorno, Ho già installato il modello radome RD 418 classico con il cavo da 15 metri, è necessario sostituire il cavo per passare al quantum 2?
R Buongiorno, esistono dei cavi di adattamento che consentono di utilizzare i cavi delle antenne Digital senza sostituirli, Le farò sapere poi il costo. Mi dovrebbe però confermare che la Sua sia una versione Digital ed a quale Display deve essere abbinata perché le caratteristiche della versione Quantum 2 sono apprezzabili solo sui modelli Axiom. Se abbinata ai prodotti Raymarine precedenti, verrebbe utilizzata come una Quantum 1, in pratica non avrebbe la funzione che identifica i bersagli verdi o rossi, ovvero in rotta di collisione o meno. Cordiali saluti. Luigi Bianchi
D Questa è l'antenna, E lo schermo del radar? Com'è? Quanto consuma e che dimensioni ha lo schermo? Bisogna prendere un cartografico? Wii fi con un IPad? Grazie
R Buonasera, può essere abbinata a qualunque Display Raymarine, sia Axiom che a95, eS97, non può essere abbinata direttamente ad un iPAD, potrà poi tramite app Rayamrine visualizzare anche l'immagine Radar oltre a quella GPS, ribadisco però che dovrà avere anche un Display multifunzione. Consumi molto ridotti. Cordiali saluti. Luigi Bianchi

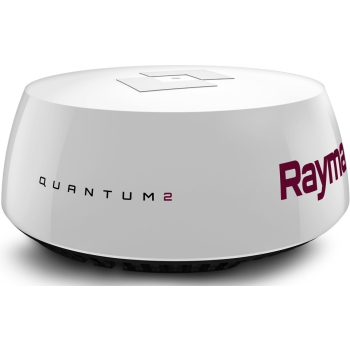

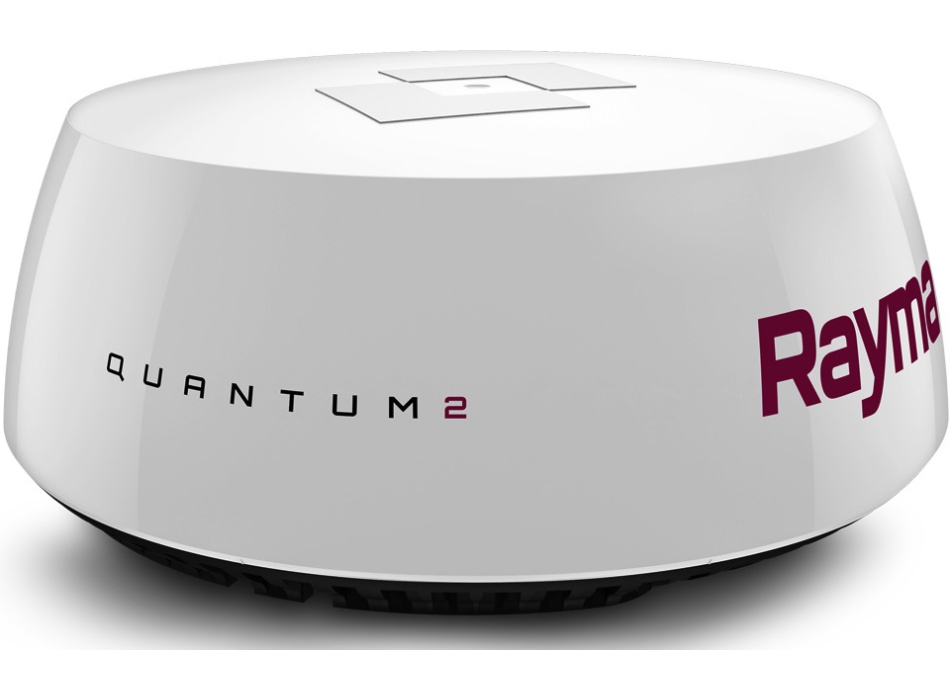

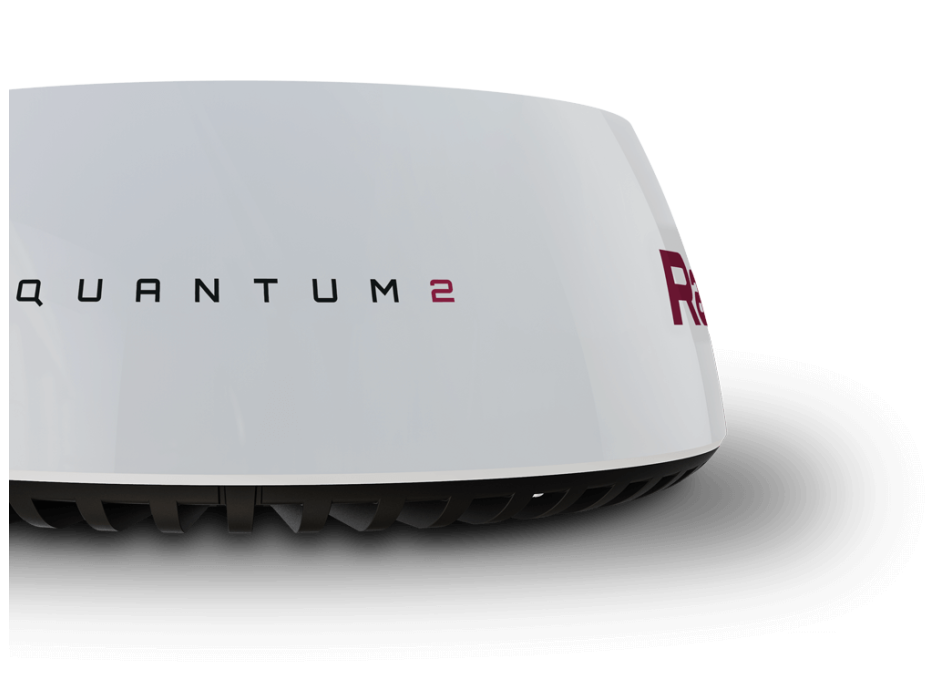

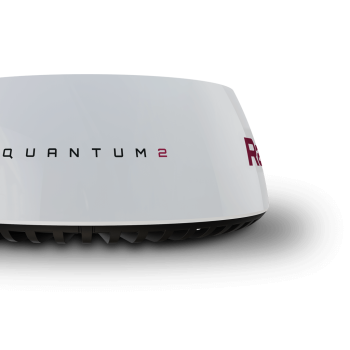

Antenna Radar Quantum2
Scegli il kit cavo

Presentazione del radar Quantum 2 Raymarine con tecnologia Doppler anticollisione. Il radar CHIRP Quantum 2 Raymarine di nuova generazione a compressione di impulsi individua meglio i bersagli sia a lungo che a cortissimo raggio.

Utilizzando l'avanzata elaborazione Doppler, il sistema evidenzia immediatamente i contatti radar e li differenzia con dei colori per indicare se sono in avvicinamento o in allontanamento. Il Quantum con Doppler consente di distinguere gli oggetti potenzialmente pericolosi durante la navigazione in aree ad alto traffico.

Caratteristiche principali
La visualizzazione Doppler del bersaglio in movimento consente una maggiore consapevolezza situazionale a colpo d'occhio
Tracciamento completamente automatico del bersaglio ARPA, oltre alla modalità manuale MARPA
La cronologia regolabile TrueTrails dei bersagli mostra la storia degli spostamenti dei contatti in movimento
La compressione d'impulsi CHIRP rileva i contatti da almeno 5 metri di distanza durante la navigazione con visibilità zero
Portata di 24 miglia per il rilevamento precoce di traffico, ausili alla navigazione, approdi e condizioni meteo
Consapevolezza immediata: Quantum si avvia ed è pronto all'uso in pochi secondi
L'eccellente reiezione di interferenza elimina i disturbi provocati dalle trasmissioni radar di altre imbarcazioni
Installazione semplificata con Wi-Fi oppure connettività di rete con filo sottile
Facile da aggiornare: Quantum 2 usa la stessa disposizione di bulloni degli altri scanner Raymarine
Leggero e facile da installare: Quantum pesa fino al 50% in meno rispetto ai radar magnetronici simili
Emissioni sicure: monta Quantum ovunque a bordo
Basso consumo energetico per maggiore durata della batteria durante la navigazione a vela

Identifica facilmente i bersagli pericolosi
L'elaborazione Doppler dei bersagli nel Quantum 2 Raymarine identifica facilmente e distingue per colore i contatti radar permettendo di riconoscerli immediatamente e di ridurre il rischio di collisione.

ELABORAZIONE DOPPLER DEL BERSAGLIO
Il radar Doppler è regolato specificamente per rilevare il cambiamento di frequenza degli echi rinviati dai bersagli in movimento e stazionari.
Il Quantum 2 poi distingue con dei colori i bersagli in movimento per indicare se si stanno avvicinando o allontanando.
Gli obiettivi in avvicinamento sono di colore rosso.
Gli obiettivi in allontanamento sono di colore verde.
Gli obiettivi distinti per colore facilitano l'individuazione del traffico in movimento fra gli altri obiettivi stazionari come la terraferma, gli ausili alla navigazione e i natanti fermi o ancorati.

ACQUISIZIONE E MONITORAGGIO AUTOMATICI DEL BERSAGLIO
Il Quantum 2 acquisisce e traccia i bersagli in modo completamente automatico. Puoi configurare le zone di sicurezza o di allarme e ricevere degli avvisi per i nuovi contatti radar che vi entrano. Il Quantum 2 inizia automaticamente il tracciamento di tali contatti e ne calcola rotta, velocità, punto di accostamento più vicino e molto altro ancora. I contatti pericolosi vengono segnalati con degli avvisi acustici e una grafica sullo schermo di facile comprensione.
Il Quantum 2 presenta inoltre la nuova visualizzazione cronologica Raymarine dei True Trails (movimenti veri) dei bersagli. La funzione True Trails consente di vedere una "scia" storica dietro ogni contatto in movimento. Queste informazioni aggiuntive rendono ancora più facile interpretare i movimenti delle altre imbarcazioni e prendere decisioni intelligenti di manovra per passare in sicurezza.

COME FUNZIONA IL RADAR DOPPLER
Le microonde di energia rimbalzano su un obiettivo distante, proprio come in un radar convenzionale.
I bersagli in movimento restituiscono un'eco la cui frequenza è maggiore o minore di ciò che era stato originariamente trasmesso.
Per i bersagli in avvicinamento la frequenza aumenta, dato che il fronte di salita degli echi di ritorno viene ricevuto più di frequente al diminuire della distanza del bersaglio.
Per gli obiettivi in allontanamento la frequenza diminuisce, dato che gli echi di ritorno si distribuiscono all'aumentare della distanza.
I radar Doppler sono progettati per rilevare questi piccoli cambiamenti nella frequenza d'onda e a utilizzarli per classificare i bersagli in movimento.



Caratteristiche tecniche

Dimensioni:
Diametro | Altezza
541,0 mm | 209,5 mm
Peso: 5,6 kg
Tensione di alimentazione: 12 V c.c. oppure 24 V c.c. nominali
Minima: 10,8 V c.c. | Massima: 31,2 V c.c.
Consumo di corrente: Modalità di trasmissione (massima): 17 W | Modalità di attesa: 7 W | Modalità di sospensione (solo per i radar collegati via Wi-Fi): 2 W
Impermeabilità: IPX6
Intervallo temperature d'esercizio: Da -10° C a +55° C
Intervallo temperature di stoccaggio: Da -25° C a +70° C
Condizioni di stoccaggio aggiuntive: Conservare verticalmente; non ostruire le aperture sul lato inferiore
Umidità: Fino al 95% (max) a 35° C
Massima velocità del vento: 100 nodi

DOPPLER
Tracciatura bersagli: Tracciatura simultanea di 10 bersagli MARPA e/o ARPA (con ARPA assistito da Doppler)
Filtraggio bersagli: La modalità Movimento Vero identifica solo gli oggetti che si muovono in relazione all'imbarcazione

TRASMETTITORE
Tipo: trasmettitore banda X a stato solido con tecnologia a compressione di impulsi
Frequenza di trasmissione: Da 9354 MHz a 9446 MHz
Picco di potenza in uscita: 20 W
Duplexer: circolatore
Ampiezza impulsi (3 dB): Da 40 a 14,7 ns
Lunghezze CHIRP: Lunghezze CHIRP: da 400 ns a
Frequenza ripetizione impulsi: 2083 Hz
Larghezza di banda CHIRP: Fino a 32 MHz
Modalità standby: Rotazione antenna - OFF | Trasmissione antenna - OFF | Collegamento Wi-Fi - ON
